En bref
La carte mère est l'élément constitutif principal de l'ordinateur. On la nomme "Motherboard" en anglais. Celle est le socle de la connexion de tous les éléments essentiels de l'ordi.
Carte maîtresse du PC sur laquelle se fixe les autres éléments (processeur, RAM, DD, SSD, carte graphique), elle correspond essentiellement à un circuit imprimé multicouche (composé de centaines de pistes).
Le circuit imprimé de la carte mère relie entre eux et alimente les connecteurs (chipsets, ports, bus) et les composantes essentielles (condensateurs, LED, branchements)
Caractéristiques
Il existe plusieurs façons de caractériser une carte mère, notamment selon les caractéristiques suivantes :
- le facteur d'encombrement,
- le chipset,
- le type de support de processeur,
- les connecteurs d'entrée-sortie.
Le facteur d'encombrement
La mère est fixée au boîtier par des entretoises qui assurent un écart de quelques millimètres entre la face inférieure du circuit imprimé et le châssis métallique, pour éviter tout contact de la face inférieure de la carte mère avec le boitier.
Les positions des trous de montage sont standardisées en fonction des différentes tailles de cartes mères, de facon à permettre l'installation de la carte mère dans des boîtiers de divers fabricants.
- AT-baby : utilisé pour les premiers ordinateurs, ce format a été remplacé par le ATX (standard)
- ATX : créé pour une disposition plus pratique et plus adaptée, il permet entre autres plus d'espace dans le boîtier central. On retrouve plusieurs variantes de taille du format ATX : micro, mini, standard, flex.
- BTX : porté par la marque Intel, elle permet des amélioration nottament dans l'optimisation de la circulation de l'air, du bruit, etc. Tout comme le format ATX, on retrouve des variantes telles que le standard, micro et pico
- ITX: format très compact, principalement fait pour les mini-pc.
La composition de la carte
La carte mère contient un certain nombre d'éléments embarqués, c'est-à-dire intégrés sur son circuit imprimé :
- Le chipset
- L'horloge et la pile du CMOS
- Le BIOS
- Les bus (permettant la liaison entre plusieurs puces, etc.)
Les cartes mères embarquent également quelques appareils multimédia tels :
- Une carte réseau
- Une carte graphique de base
- Une carte son
- Des branchements et contrôleurs de disques durs
Les différents connecteurs et branchements

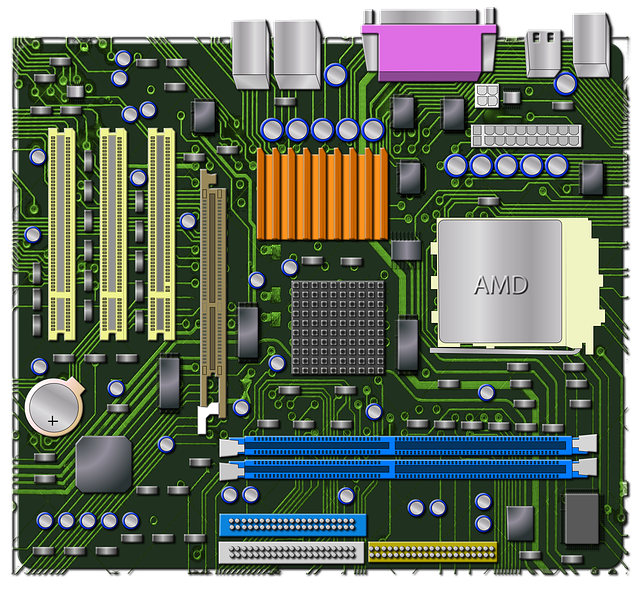

Pour illustrer, entre autres, la variété de connecteurs sur la carte mère, nous avons deux schémas. Sur le premier, on retrouve :
- Les ports pour la mémoire RAM (en bleu sur le schéma) ;
- Le port de la carte graphique (celle qui n'est pas intégrée de base) - en marron ;
- Le chipset et le socket du processeur (le carré sur lequel est écrit AMD - marque) ;
- La pile du bios en bas à gauche ;
- Différentes puces en noir ;
- Des branchements pour l'alimentation, le disque dur (en blanc, bleu et jaune) ;
- En haut de l'image, les branchements qui sont visibles de l'extérieur, permettant de relier la carte à un écran, à un clavier, etc. On retrouve ces derniers sur le second schéma.

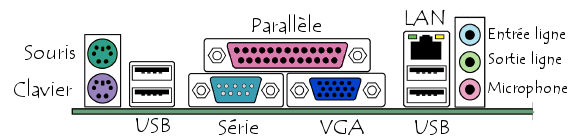

Sur celui-ci :
- D'anciens branchements pour souris et clavier (DIN), qui ont été remplacés, sur les ordinateurs par des prises USB ;
- Le port série, permettant de connecter de vieux périphériques ;
- Le port parallèle, pour les anciennes imprimantes ;
sont des ports obsolètes.
Le connecteur VGA est un port pour l'audiovidéo - il est de plus en plus remplacé par l'HDMI. Les entrées lignes et audio servent, comme leur nom l'indiquent, à brancher un casque, un micro, une chaîne Hi-Fi depuis la carte son intégrée.
